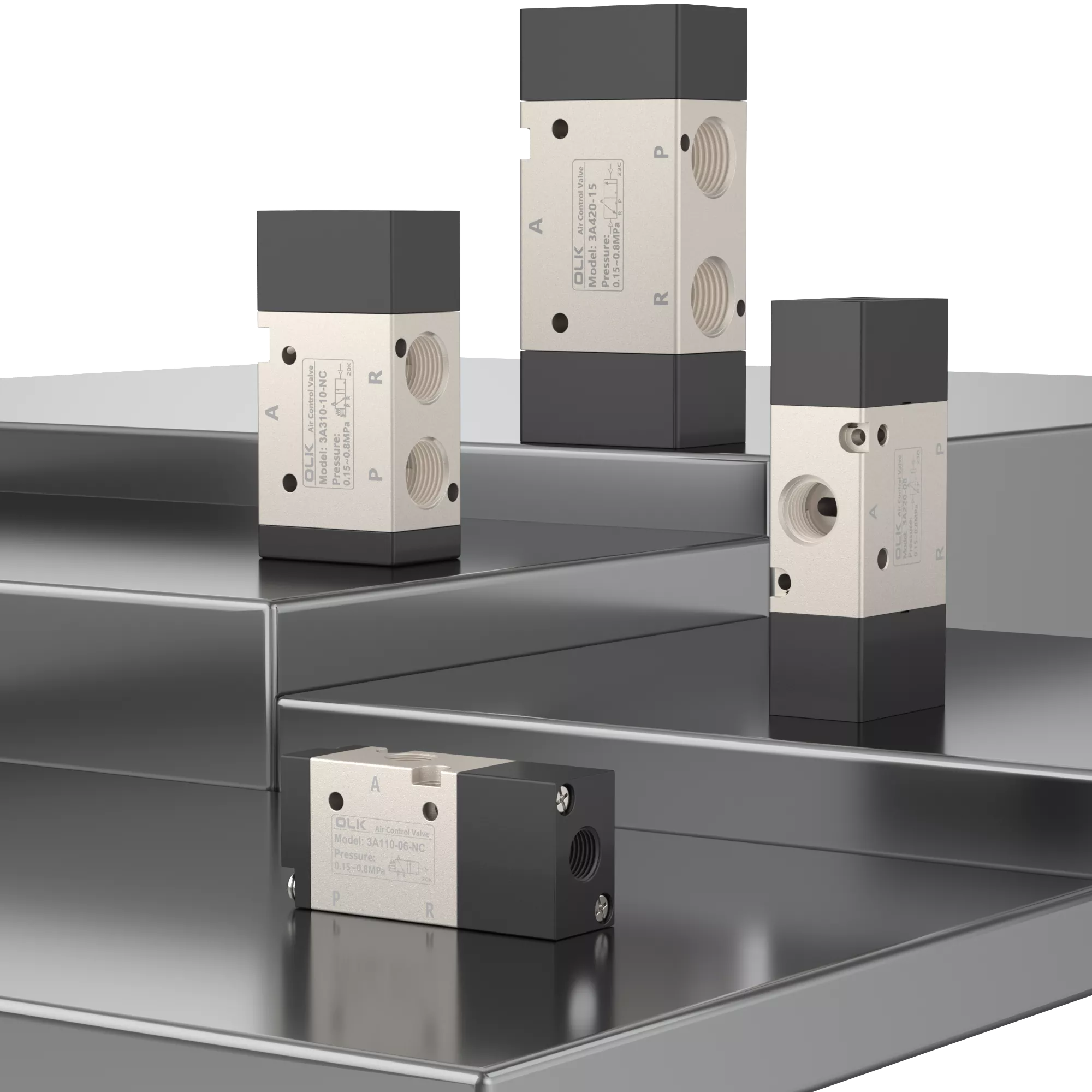

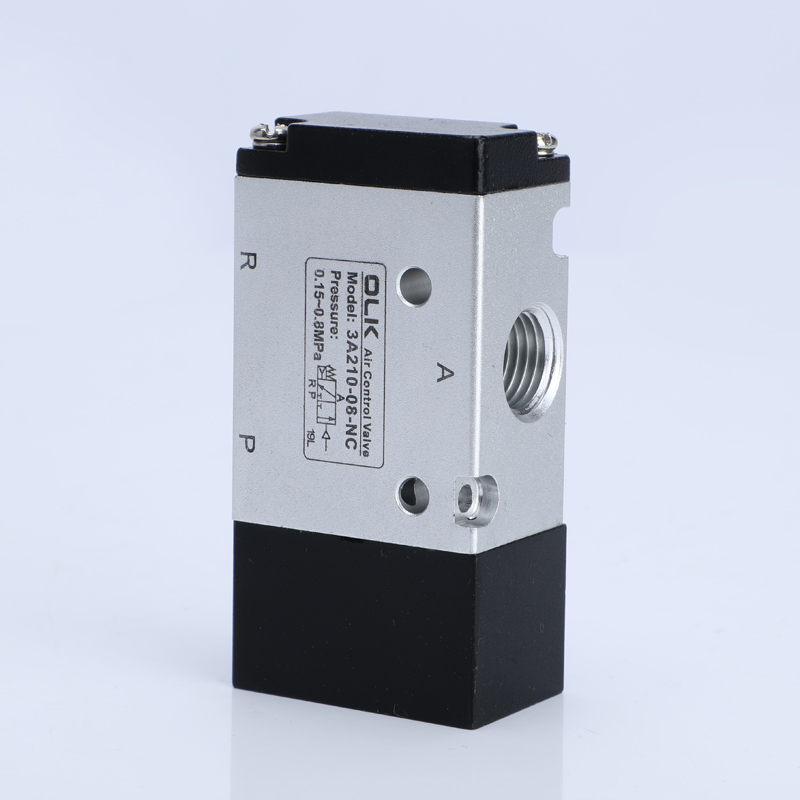

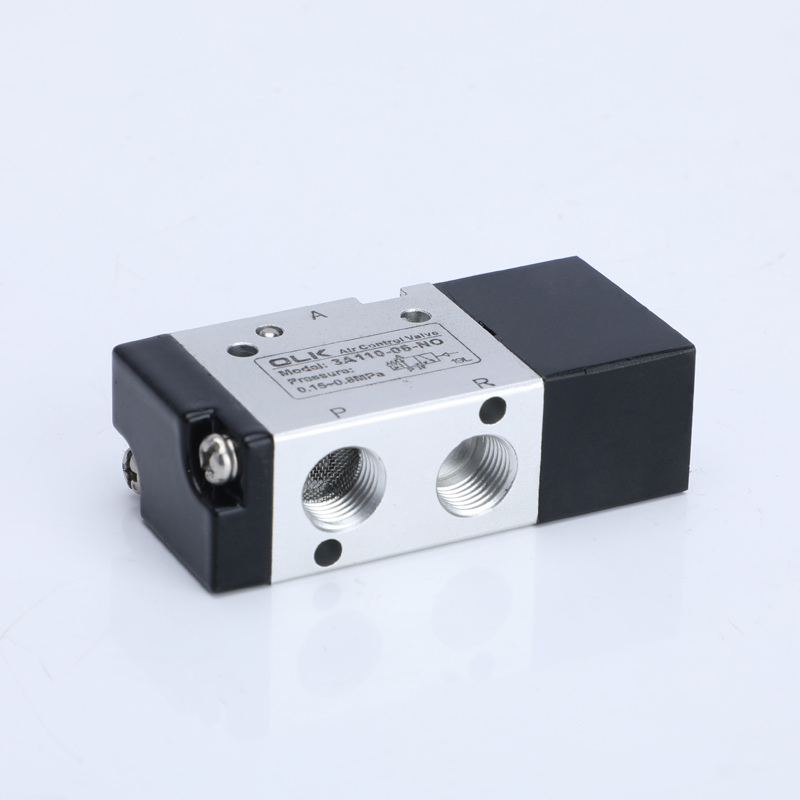

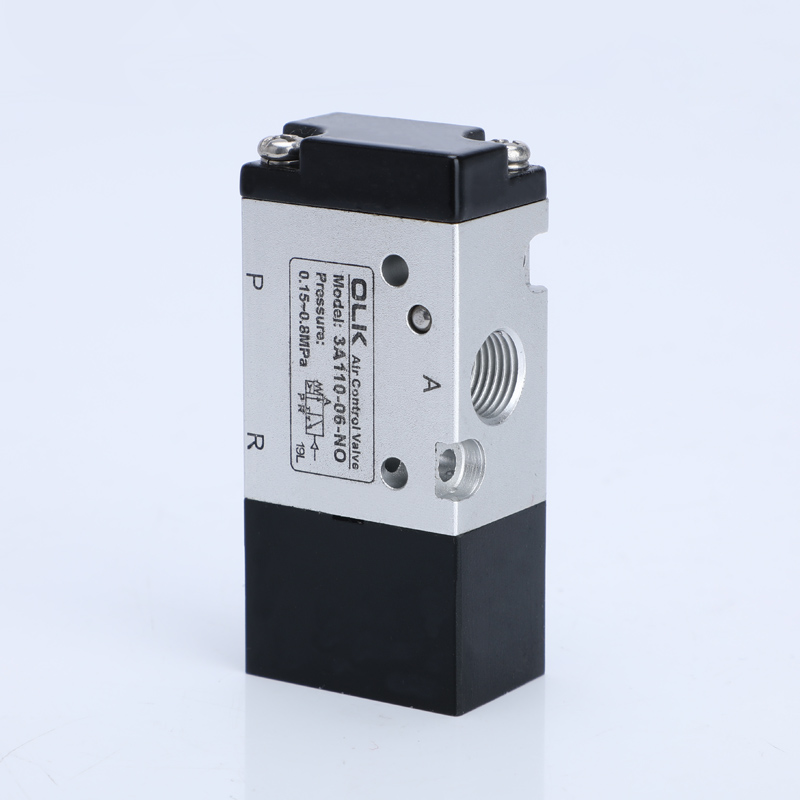

3A-sarjan ilmansäätöventtiili 3-tie pneumaattinen ohjausnesteen suuntaventtiili on nesteen suuntaventtiili, joka sopii ilmalle työväliaineena.
Tuotteessa on alhainen käynnistysilman paine, yksipäinen ohjaustyyppi, jossa on jousipalautus, ja kaksipääohjaustyyppi, jossa on asennon muistitoiminto.
Sisäreikä on käsitelty erikoistekniikalla, mikä johtaa alhaiseen kitkankestävyyteen, ei öljyvoitelun tarvetta, vakaa elinkaari ja pitkä käyttöikä.
Rakenne on kevyt ja helppo asentaa.
Ouleikai (OLK) -valmistajat tarjoavat räätälöityjä venttiilirunkopalveluita, jotka mahdollistavat venttiilin erilaiset pintakäsittelyt.
3A-sarjan ilmansäätöventtiilejä 3-tie- ja virtauksensäätöventtiilejä käytetään laajalti pakkausautomaatiolaitteissa, robotin ohjauksessa, paineilmajärjestelmissä ja muilla aloilla.
SYMBOLI:
Tilauskoodi
3A
3
10
08
EI
MALLI
KOODI
VENTTIILITYYPPI
PORTIN KOKO
NÄYTTELYTYYPPI
3A:2-asentoinen 3-tieventtiili
1:100 sarja
10: yksinäyttelijä
06:G1/8
EI: Normaalisti auki
2:200 sarja
20: kaksoisnäyttelijä
08:G1/4
NC: Normaalisti lähellä
3:300 sarja
10:G3/8

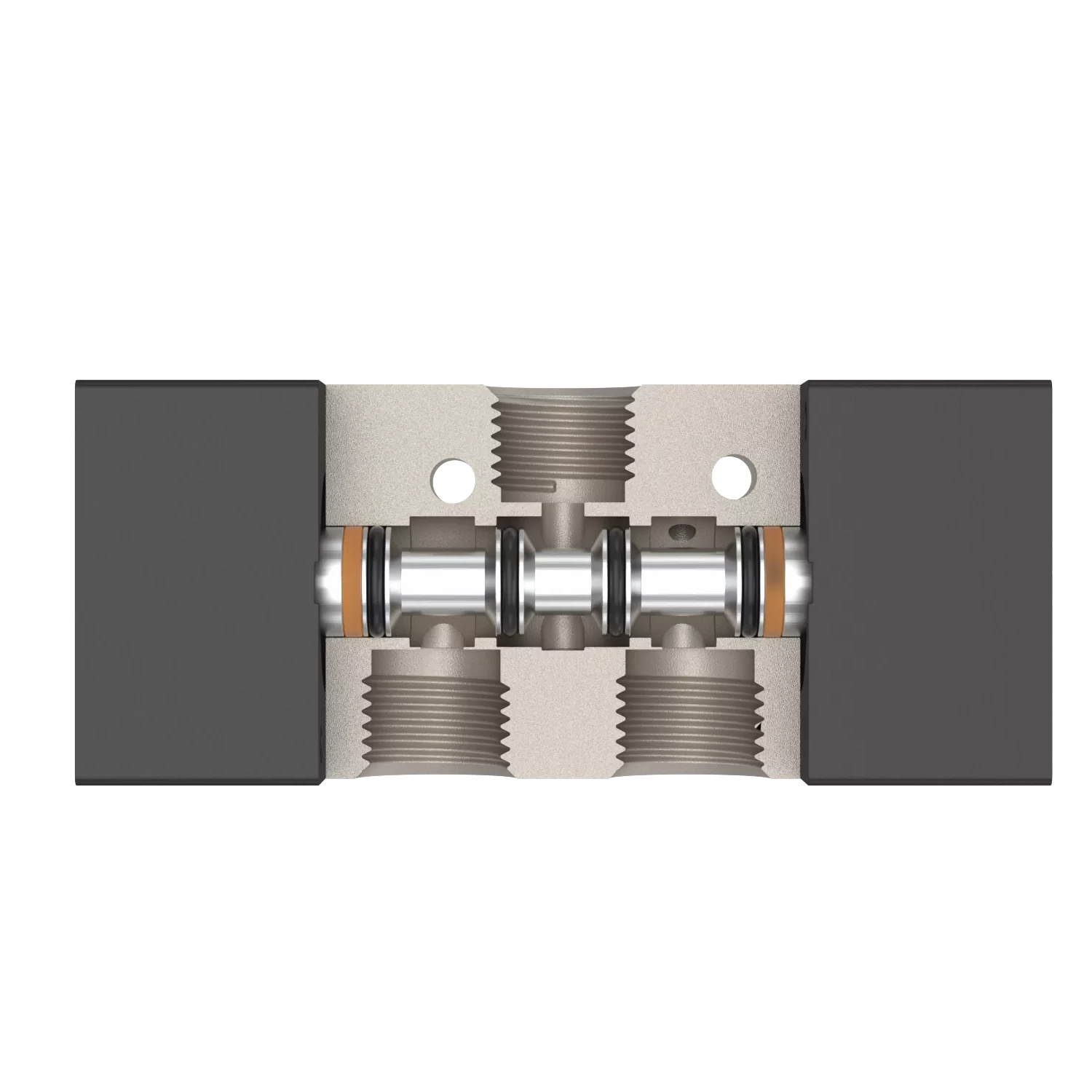

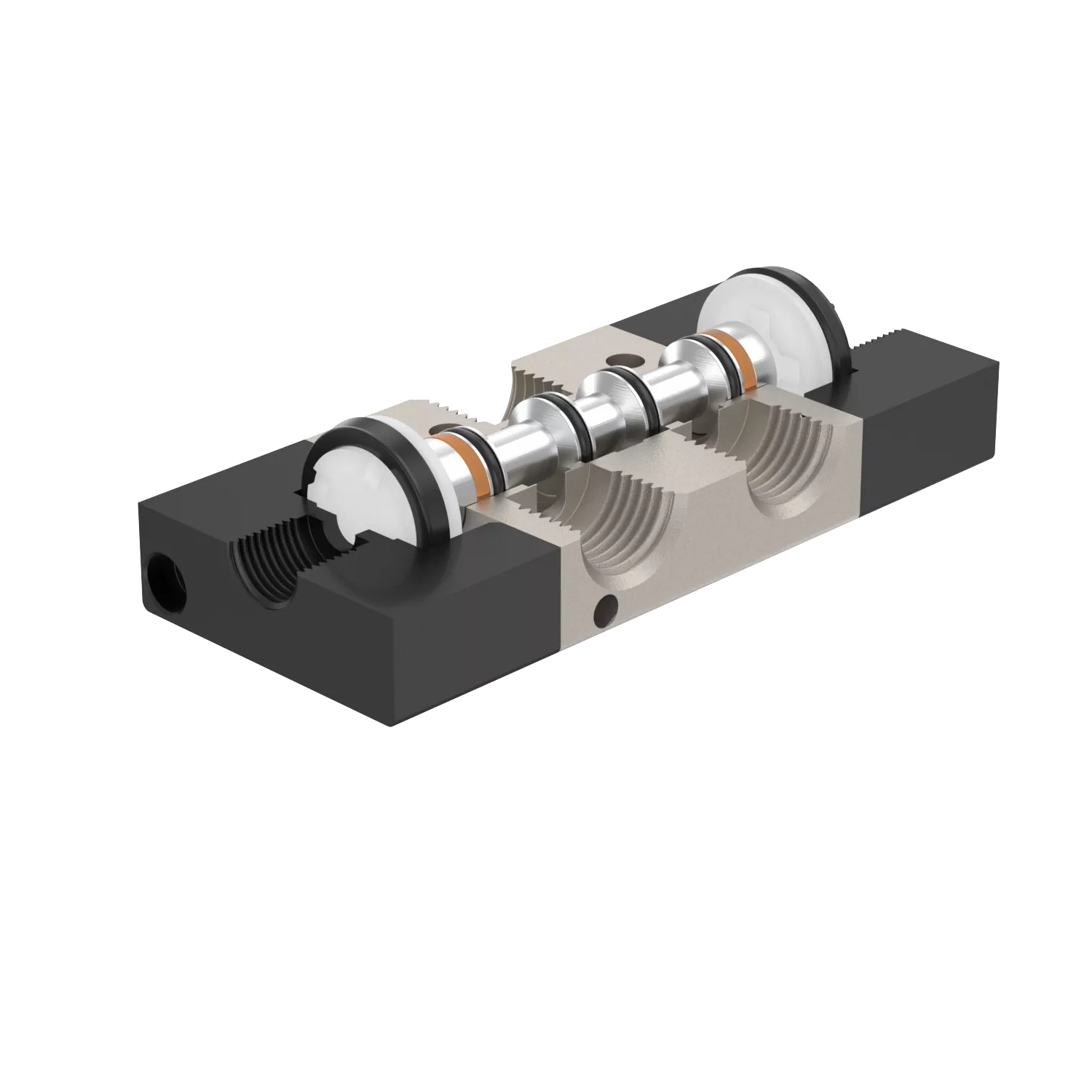

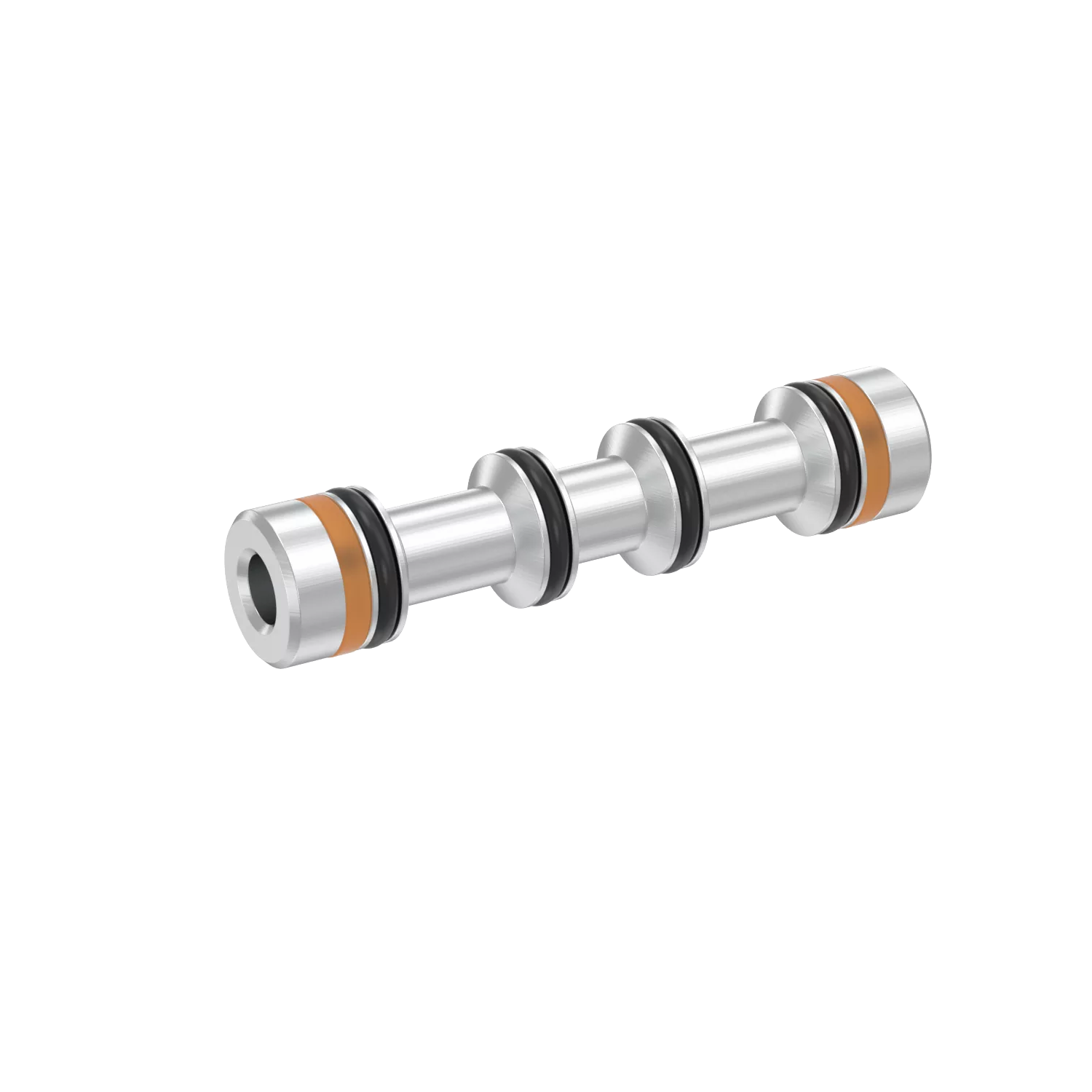

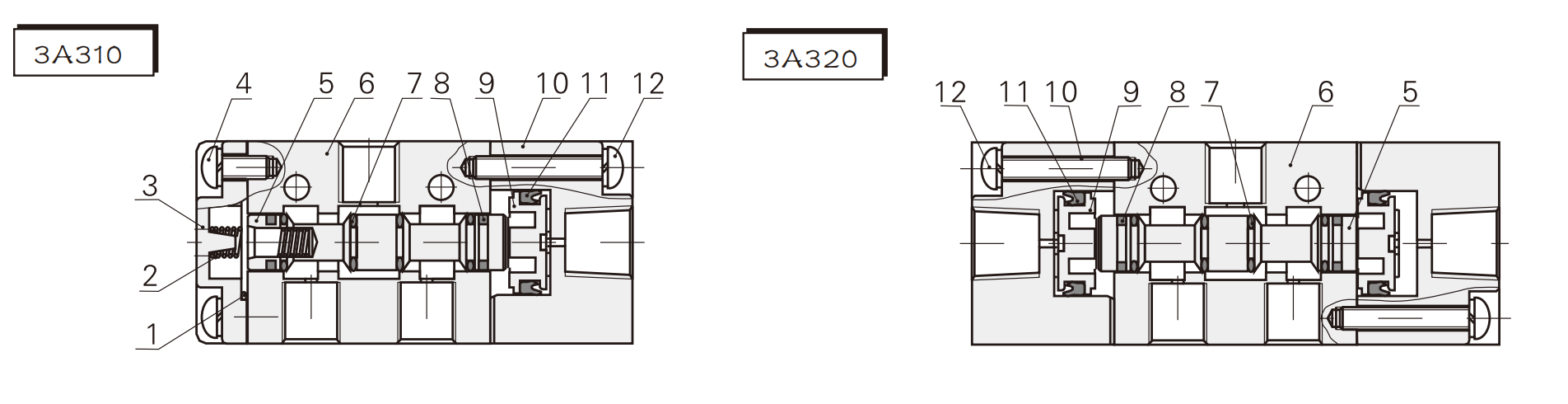

1. Mäntätyyppinen rakenne, jolla on erinomainen tiivistys ja herkkä suorituskyky.
2. Kaksipäinen pneumaattinen ohjaus muistitoiminnolla.
3. Sisäiset reiät on käsitelty erikoistekniikoilla, mikä johtaa alhaiseen kitkavastustukseen, alhaiseen käynnistyspaineeseen ja pidentäen käyttöikää.
4. Ei vaadi öljyvoitelua.
5. Helppo asennus useilla asennusasennoilla.
6. Voidaan integroida pohjalevyn venttiilikokoonpanoon, mikä säästää asennustilaa.
|
työväline |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Toiminta |
ulkoinen ilmanohjaus |
|
voitelu |
tarpeeton |
|
V: VP-solenoidiventtiili on 2-asentoinen 3-tie. |
0,15-0,8 (21-114) |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-20-70 |
|
Suurin toimintataajuus |
5 kertaa/sekunti |
|
Rungon materiaali |
alumiiniseos |
|
malli |
Portin halkaisija |
paikkojen määrä |
Tehokas poikkipinta-ala mm² (CV-arvo) |
|

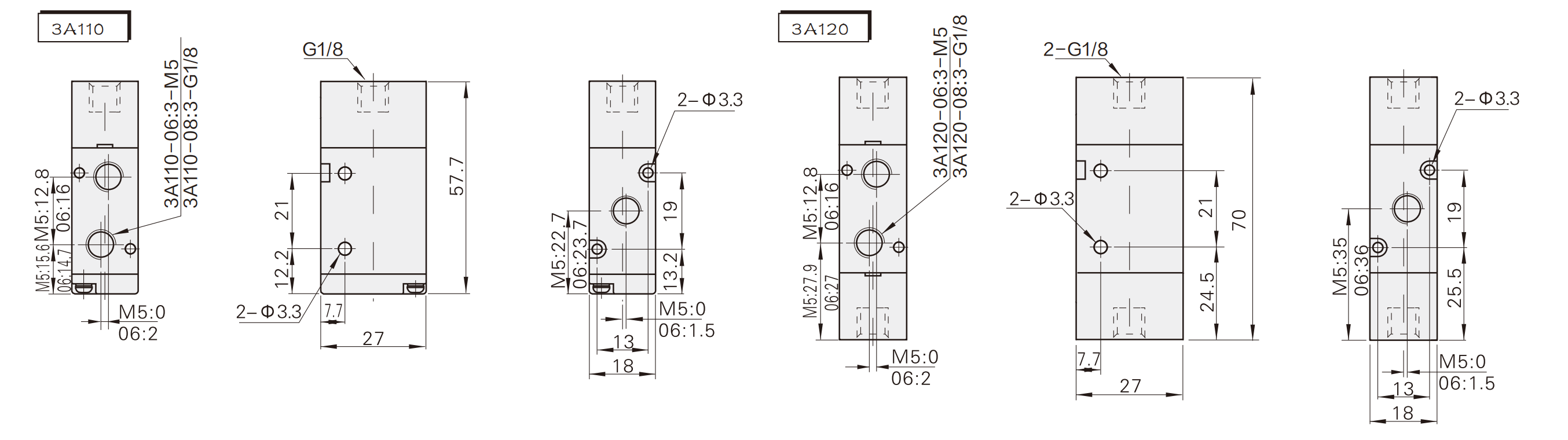

3A110-M5 |
M5 |
Kaksi asentoa kolmisuuntainen |
5,5(0,3) |
|
3A120-M5 |
M5 |
Kaksi asentoa kolmisuuntainen |
5,5(0,3) |
|

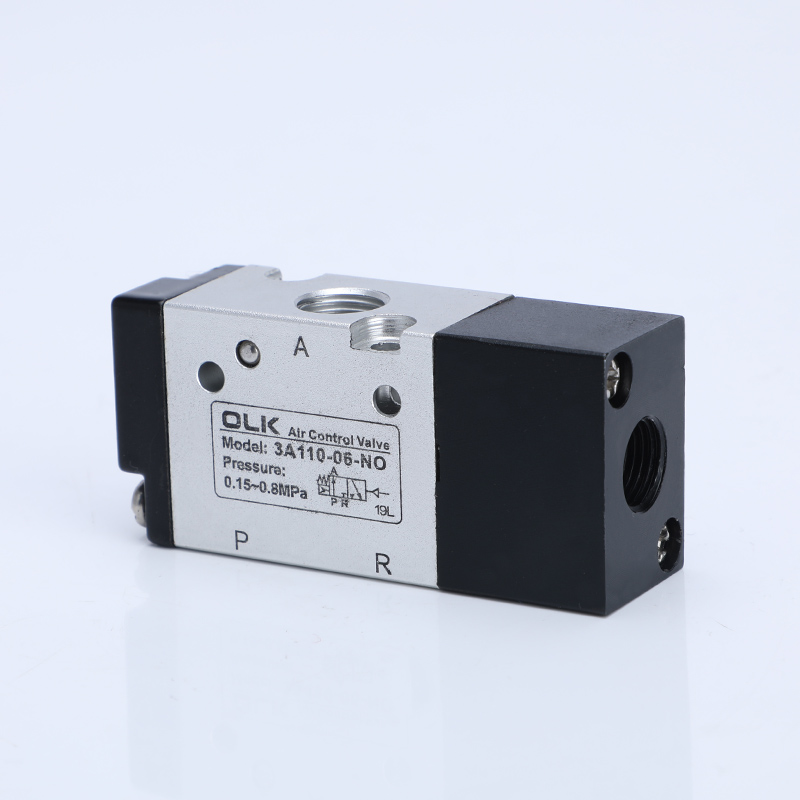

3A110-06 |
G1/8 |
Kaksi asentoa kolmisuuntainen |
12.0(0.67) |
|

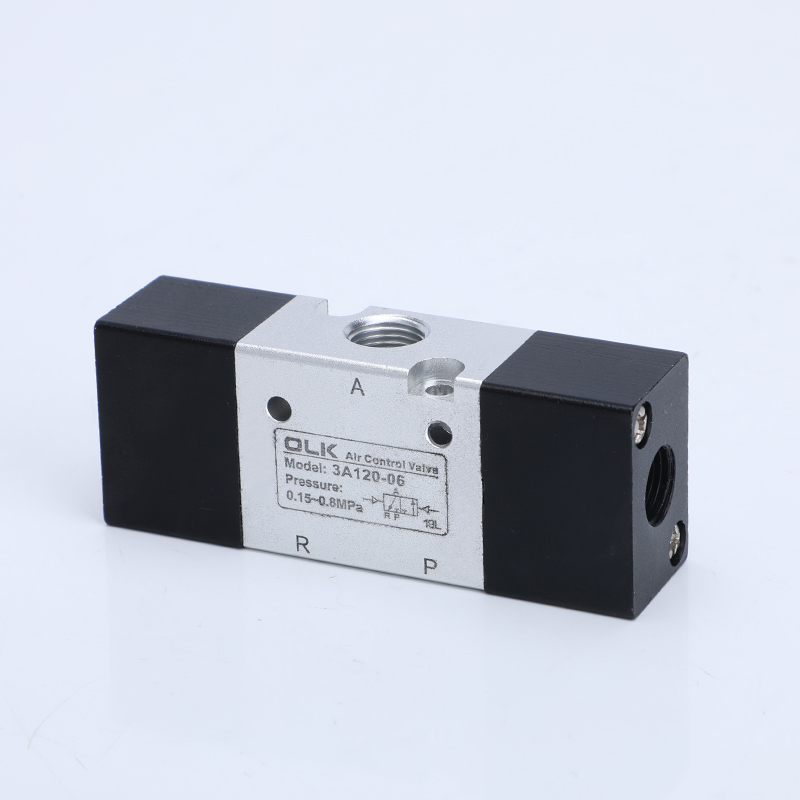

3A120-06 |
G1/8 |
Kaksi asentoa kolmisuuntainen |
12.0(0.67) |
|

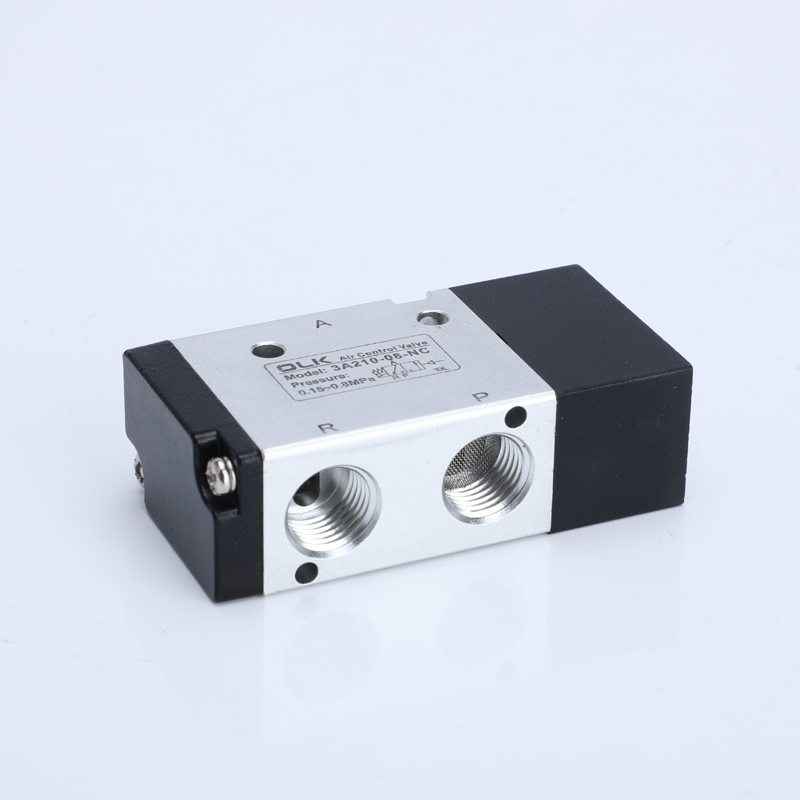

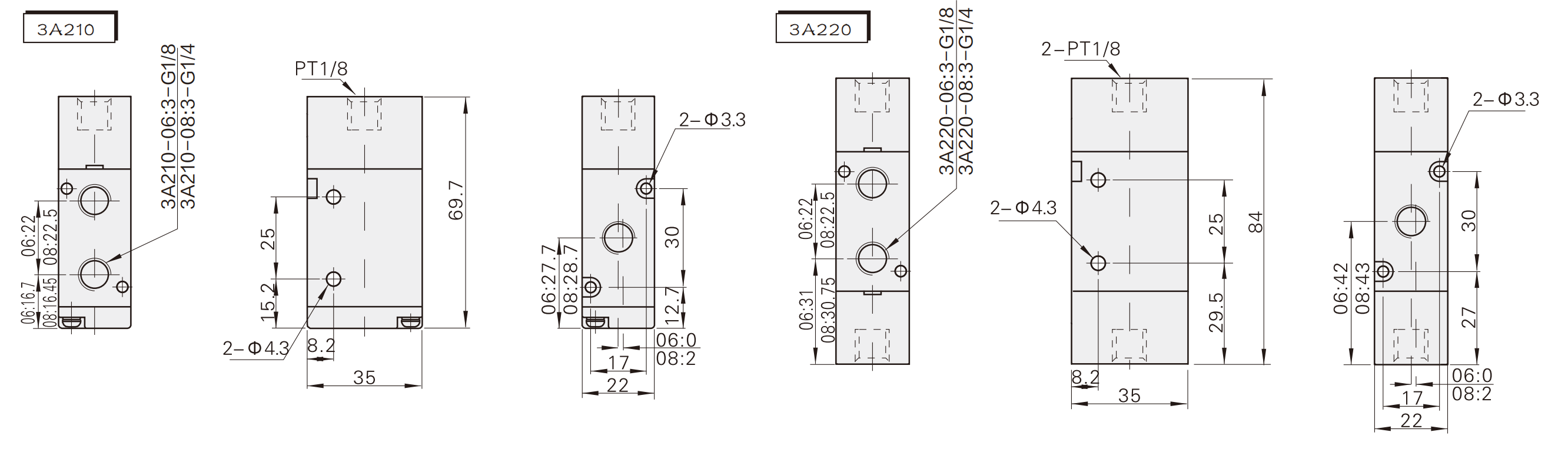

3A210-06 |
G1/8 |
Kaksi asentoa kolmisuuntainen |
14.0(0.7) |
|
3A220-06 |
G1/8 |
Kaksi asentoa kolmisuuntainen |
14.0(0.7) |
|

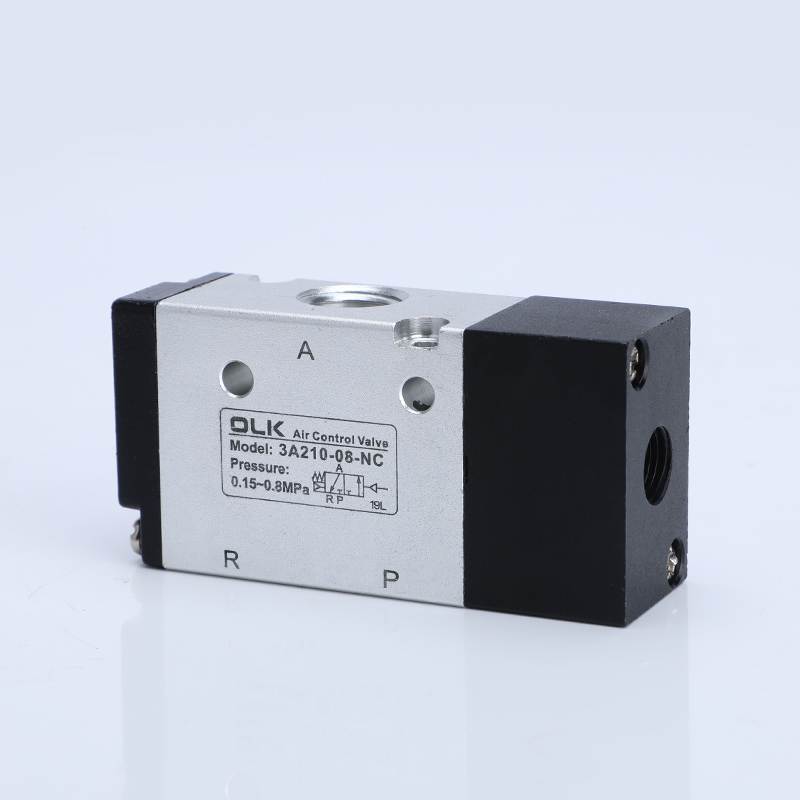

3A210-08 |
G1/4 |
Kaksi asentoa kolmisuuntainen |
16,0(0,89) |
|

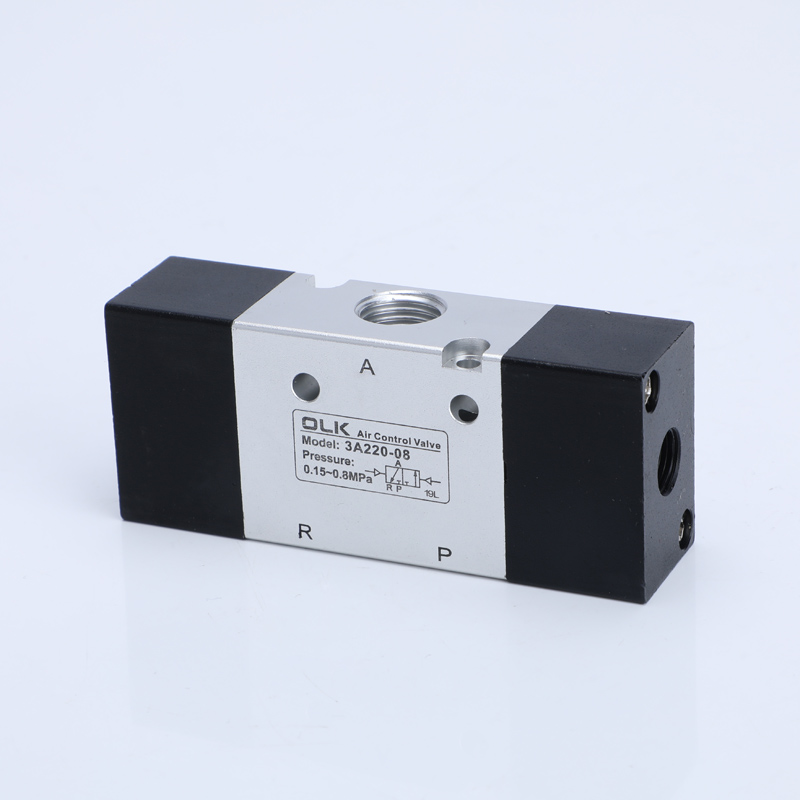

3A220-08 |
G1/4 |
Kaksi asentoa kolmisuuntainen |
16,0(0,89) |
|

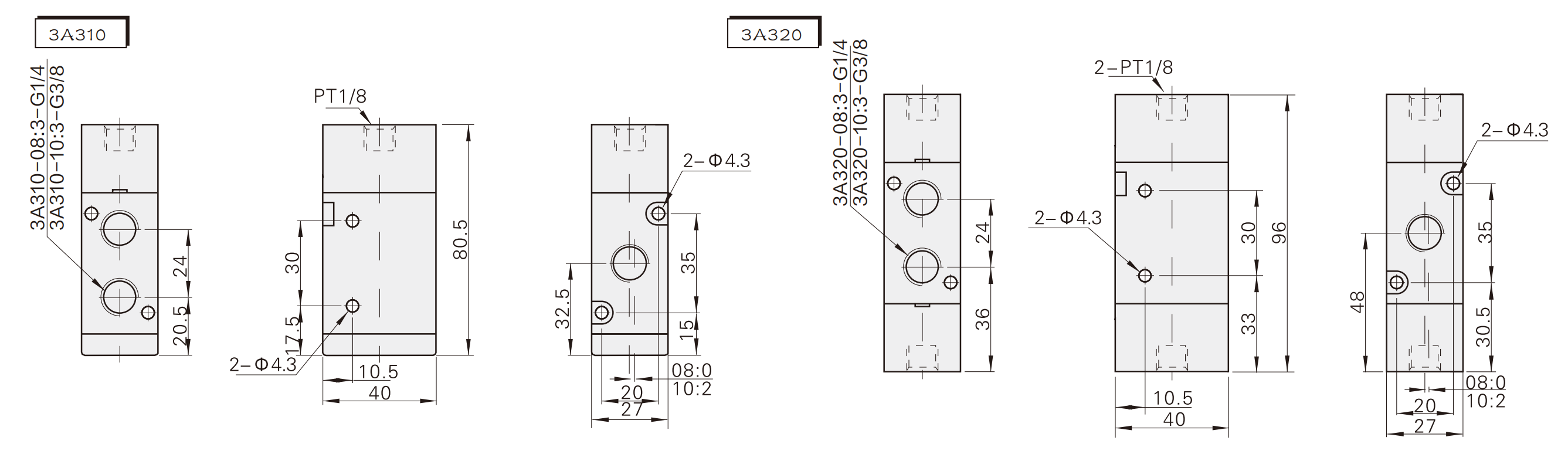

3A310-08 |
G1/4 |
Kaksi asentoa kolmisuuntainen |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Kaksi asentoa kolmisuuntainen |
25,0 (1,39) |
|

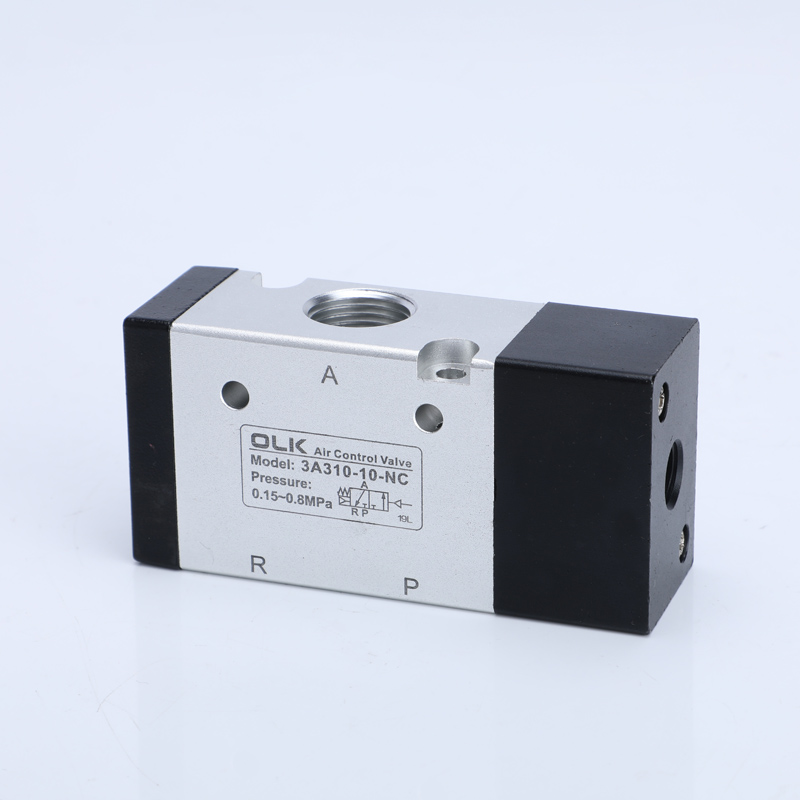

3A310-10 |
G3/8 |
Kaksi asentoa kolmisuuntainen |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Kaksi asentoa kolmisuuntainen |
30,0 (1,67) |
|

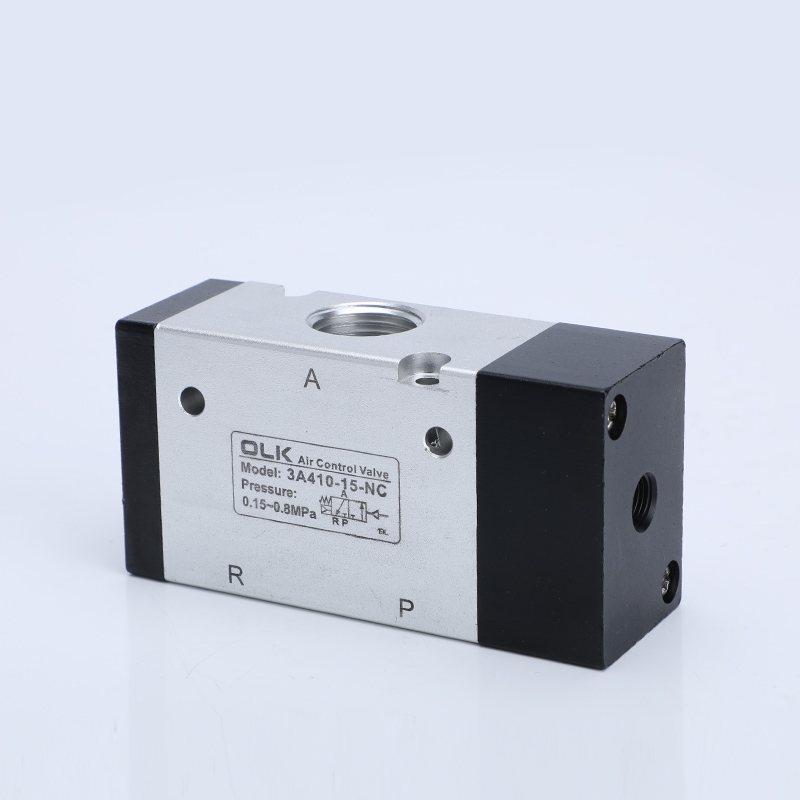

3A410-15 |
G1/2 |
Kaksi asentoa kolmisuuntainen |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Kaksi asentoa kolmisuuntainen |
50,0 (2,79) |
UKK:
Voidaanko 3A-sarja muuttaa kenttään NO tai NC?
Itse vaihtamista ei yleensä suositella, koska rakenteelliset erot NO/NC:ssä liittyvät trimmiin, jousien suuntaukseen jne.
Suositukset: Tyhjennä NO- tai NC-valinta tilausta tehdessäsi
Jos mallia on vaihdettava, venttiilin runko voidaan vaihtaa tai koko venttiili voidaan vaihtaa luotettavuuden varmistamiseksi
Tarkoittaako 3A-sarjan pneumaattinen venttiili NO/NC samaa kuin magneettiventtiili NO/NC?
Johdonmukainen merkityksessä: EI=normaalisti auki /NC=normaalisti suljettu
Pneumaattinen ohjausventtiili toimii kuitenkin ilmanpainesignaalilla ja magneettiventtiili toimii kelan solenoidivoimalla. Nämä kaksi periaatetta ovat erilaisia.

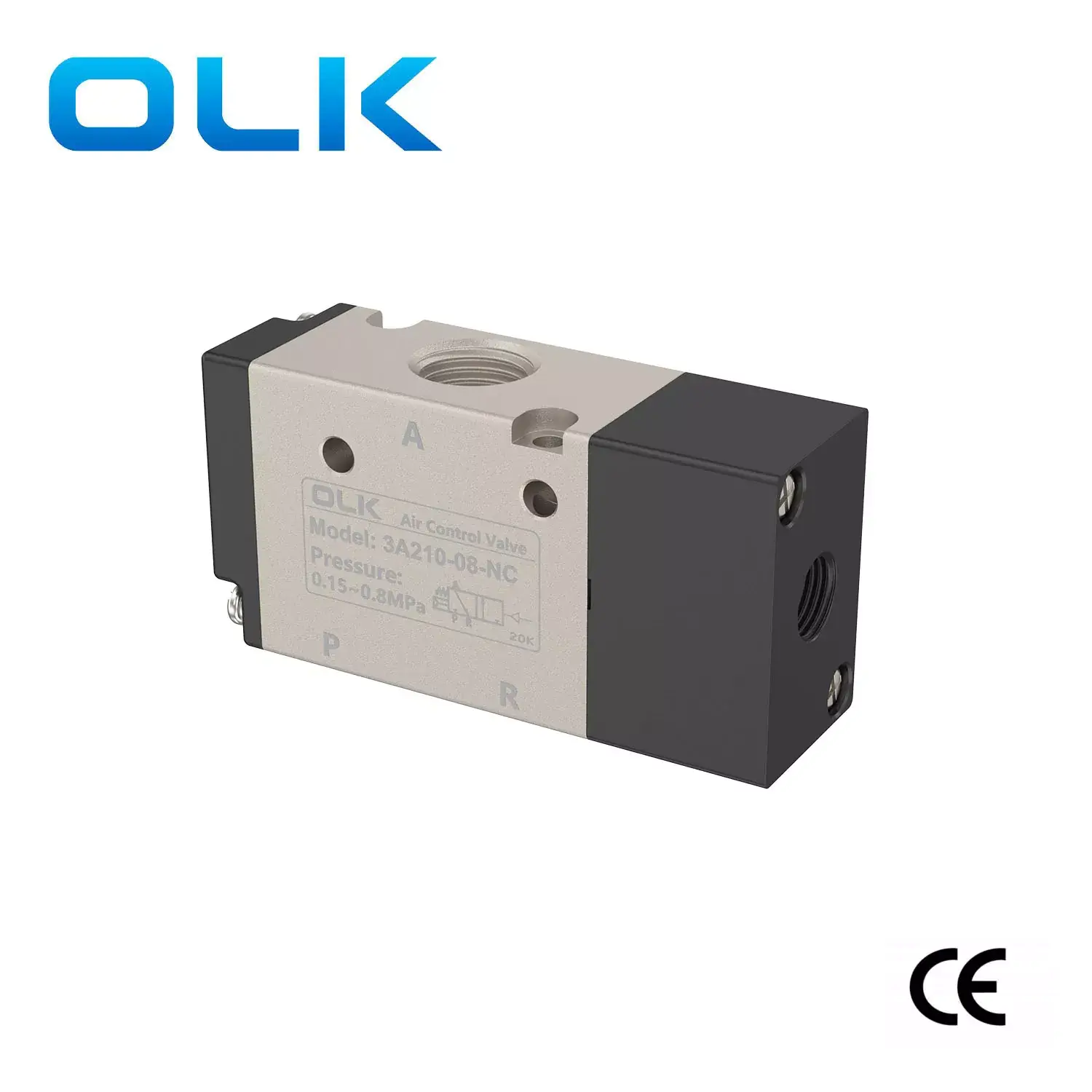

Tukeeko Series 3A NO/NC CE-sertifiointia?
OLK Saatavana: CE (EMC+LVD) -sertifiointi

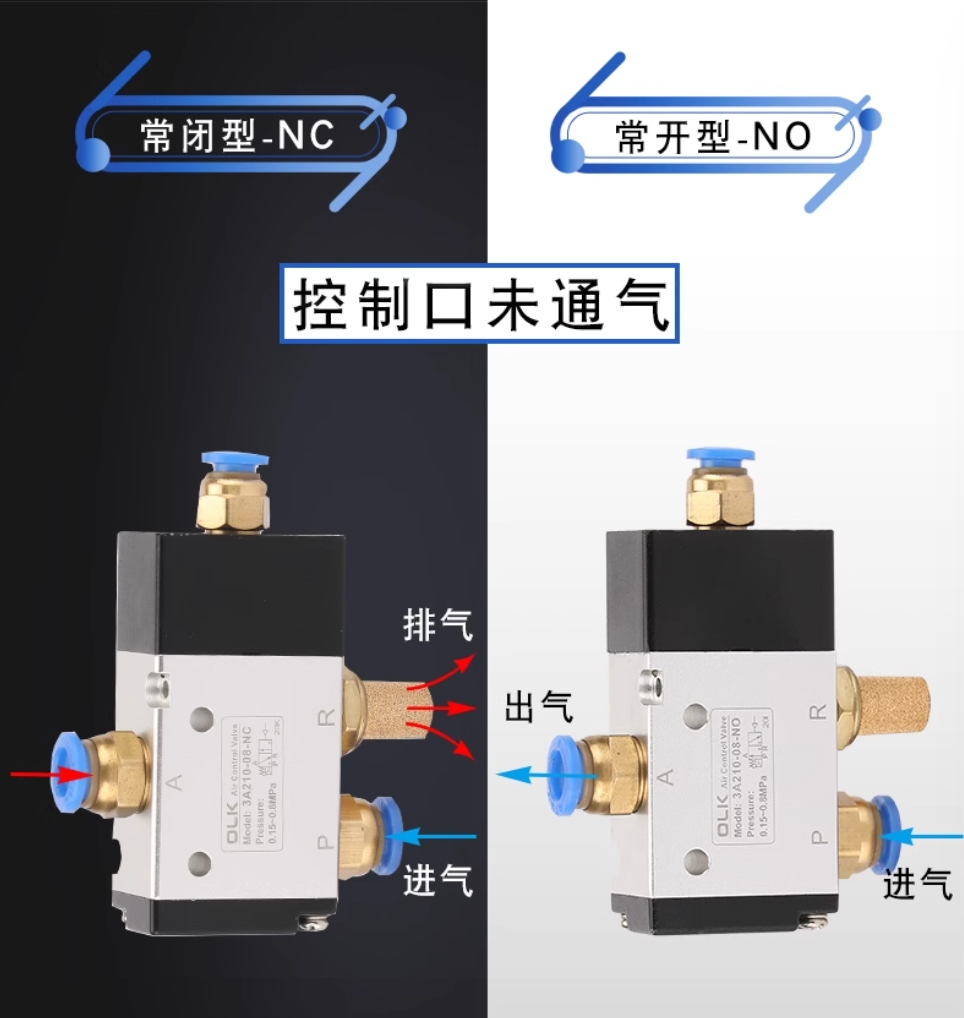

Mitä eroa on 3A-sarjan NO:n ja NC:n välillä?
NC (normaalisti suljettu): venttiili sulkeutuu, kun ilmaa ei ole, ja se voidaan avata vain signaalin/ilmanpaineen ohjauksen jälkeen.
EI (normaalisti auki): venttiili pysyy luonnollisesti auki, kun se ei hengitä, ja sulkeutuu signaalin vastaanottamisen jälkeen.
