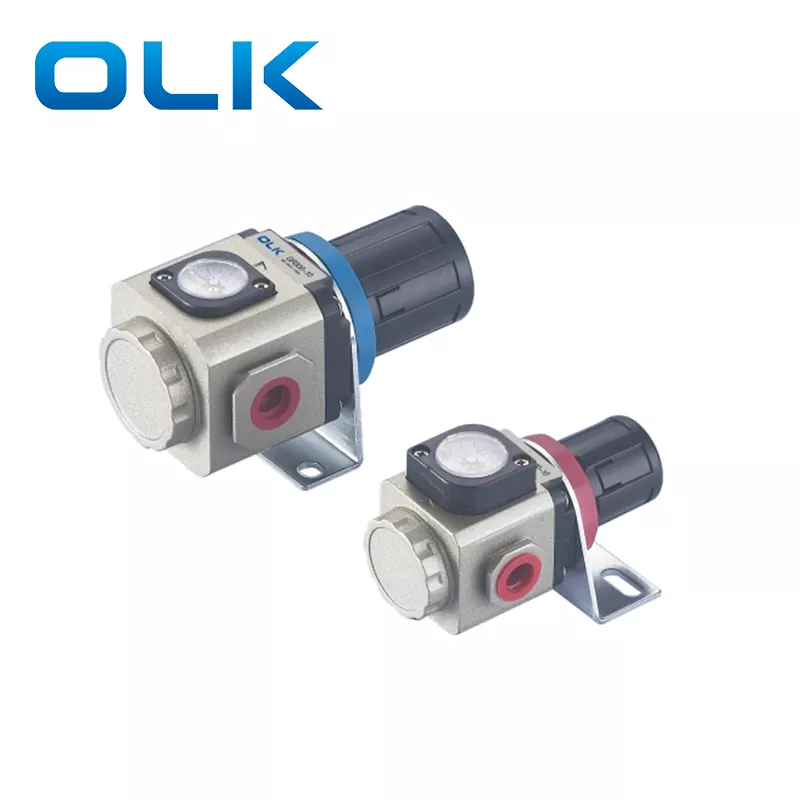

Airtac Type GR -paineensäädin

Airtac-tyyppinen GR-paineensäädin tarjoaa vakaan ja tarkan paineensäädön pneumaattisille järjestelmille. OLK GR pneumaattinen säädin, jossa on kestävä rakenne ja helppo säätää, varmistaa luotettavan suorituskyvyn automaatiolaitteissa, paineilmatyökaluissa, kompressoreissa ja yleisissä teollisuussovelluksissa. Yhteensopiva suodattimien, voiteluaineiden ja FRL-yksiköiden kanssa.

Airtac tyypin GR paineensäädin Tuoteominaisuudet:

·Sisäänrakennettu neliömäinen painemittari säästää asennustilaa (ulkoinen pyöreä mittari valinnainen).

· Lukitusrakenne estää ulkopuolisen voiman aiheuttaman paineen säätämisen vahingossa.

·Vakiomallin lisäksi saatavilla on myös matalapaineinen tyyppi (maksimi säädettävä paine: 0,4 MPa)

·Voidaan asentaa paneeliin tai valinnaisella asennuskiinnikkeellä.

·Vakiomallin lisäksi saatavilla on myös matalapaineinen tyyppi (maksimi säädettävä paine: 0,4 MPa)

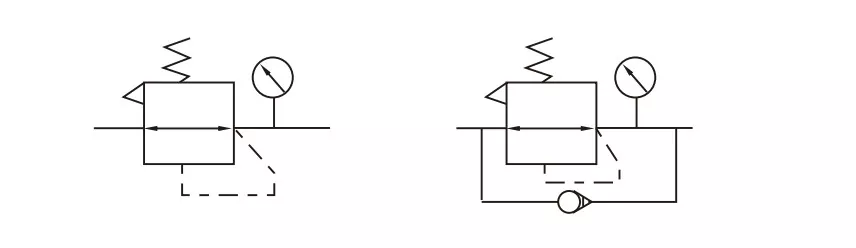

GR paineensäätimen symboli:

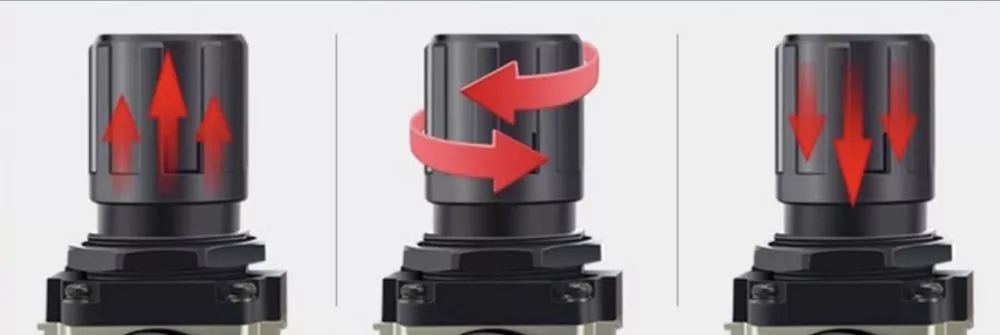

Airtac-tyypin GR-paineensäätimen säätäminen

Säätökorkissa on paineasteikko. Kun ilmaa syötetään, nosta painetta vetämällä nuppia ylös ja kääntämällä sitä myötäpäivään +-merkkiä kohti. Säädön jälkeen lukitse se painamalla nuppia alas.

Vaihe 1: Pidä nuppia kiinni ja vedä se ylös.

Vaihe 2: Käännä sitä myötäpäivään lisätäksesi painetta.

Vaihe 3: Paina nuppi alas lukitaksesi säädön jälkeen.

Huomautus: Kiinnitä huomiota ilmavirran suuntaa osoittavaan nuoleen kytkettäessä. Käänteinen tuloliitäntä voi aiheuttaa ilmavuotoja.

UKK:

Mitä tarkoittaa GR?

GR tarkoittaa GR-sarjan ilmansäädintä.

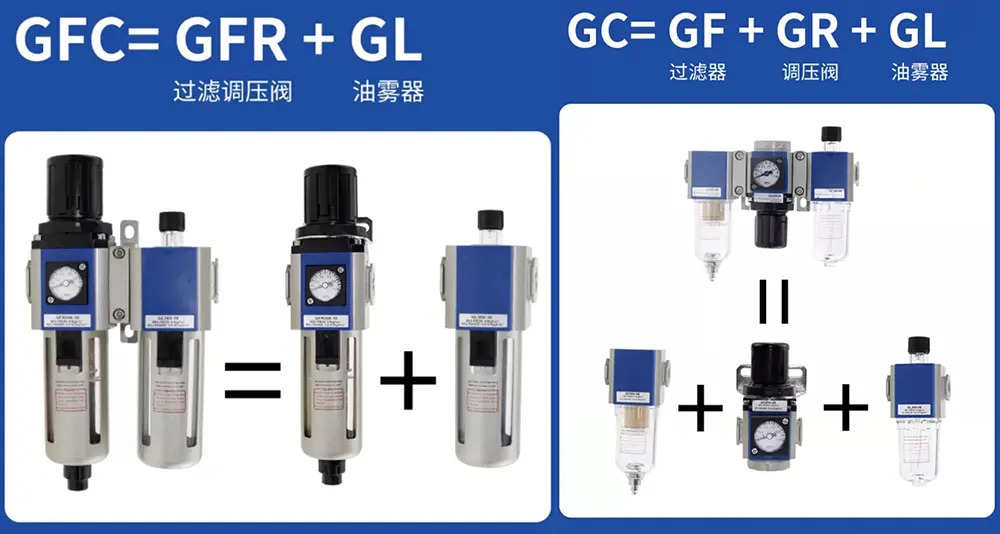

Mitä tarkoittaa GFC?

GFC=GFR+GL (suodattimen säädin + voitelulaite)

Mitä tarkoittaa GC?

GC=GF+GR+GL (suodatin + pneumaattinen säädin + voitelulaite)
